Апгрейд и замена диска в Макбук практически всегда возможны, но в зависимости от поколения ноутбука есть большая разница в процессе замены и используемых комплектующих. В этой статье я расскажу все тонкости, о которых обычно умалчивают.
В разных поколениях MacBook и iMac использовались разные стандарты SSD дисков.
| MacBook поколение / модель | Тип накопителя | Тип слота / коннектора |
|---|---|---|
| Original MacBook (2006-2010) | 2.5″ SATA HDD / SSD (последние модели) | Стандартный 2.5″ SATA |
| MacBook Air (2008-2011) | SSD (проприетарный blade-style SSD) на основе mSATA3 | Проприетарный Apple SSD slot (нестандартный M.2) Разъем 18 контактов |
| MacBook Pro (2006-2012) | 2.5″ SATA HDD / SSD | Стандартный 2.5″ SATA |
| MacBook Air Retina (2012) | mSATA-based SSD (проприетарный Apple) Накопители 2B | Проприетарный PCIe SSD slot (нестандартный M.2) Разъем 24 контакта |
| MacBook Pro Retina (2012) | mSATA-based SSD (проприетарный Apple) Накопители 2A | Проприетарный PCIe SSD slot (нестандартный M.2) Разъем 24 контакта |
| MacBook Pro Retina (2013-2015) | PCIe 2.0 SSD (проприетарный Apple) | Проприетарный PCIe SSD slot (нестандартный M.2) Разъем 28 контактов |
| MacBook (Retina, 12-inch, 2015-2019) | PCIe-based SSD (проприетарный Apple) | Проприетарный PCIe SSD slot, 28 контактов |
| MacBook Pro (2016-2017) | PCIe 3.0 SSD (проприетарный Apple) | Проприетарный PCIe SSD slot, 56 контактов |
| MacBook Air (2013-2017) | PCIe-based SSD (проприетарный Apple) | Проприетарный PCIe SSD slot, 28 контактов |
| MacBook Pro (2020 with M1 chip) | Интегрированный NVMe SSD (распаянный) | Без слота (распаянный) |
| MacBook Air (2020 with M1 chip) | Интегрированный NVMe SSD (распаянный) | Без слота (распаянный) |
| MacBook Pro (2021 and более поздние, M1 Pro/Max) | Интегрированный NVMe SSD (распаянный) | Без слота (распаянный) |
Да, как мы видим, начиная с чипа М1, микросхемы флэш-памяти SSD стали распаиваться прямо на материнской плате. Такой же подход сохраняется и с М2 и М3. Заменить чипы возможно, но не в домашних условиях, об этом позже.
Что касается проприетарных (фирменных) разъемов Apple, то они также отличались друг от друга в разных поколениях. Они не имеют официального названия, однако их можно разделить следующим образом.
MacBook Air (конец 2010 — середина 2011)
Изначально использовались обычные SSD диски 2,5″ и 1,8″ (в MacBook Air Original) В моделях MacBook Air 11″ (модель A1370) и MacBook Air 13″ (модель A1369) конца 2010 — середины 2011 гг. применен более тонкий накопитель SSD, подключаемый через 18-контактный разъем (6+12), аналог разъема mSATA 3.

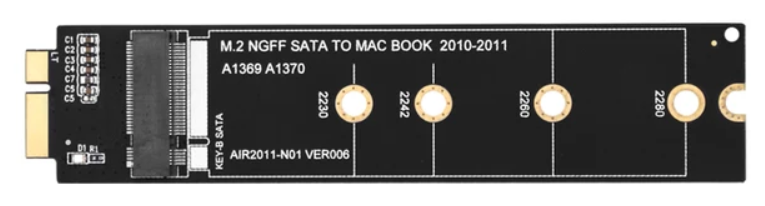

В эти модели можно установить M.2 диски через переходник или аналогичный.
Это ноутбуки с первыми экранами Retina с номерами моделей A1425 и A1398. Используется разъем 7+17 контактов на базе шины mSATA 3. Накопители типа 2А, максимальный допустимый объем — 768 ГБ. Диски более длинные и тонкие.

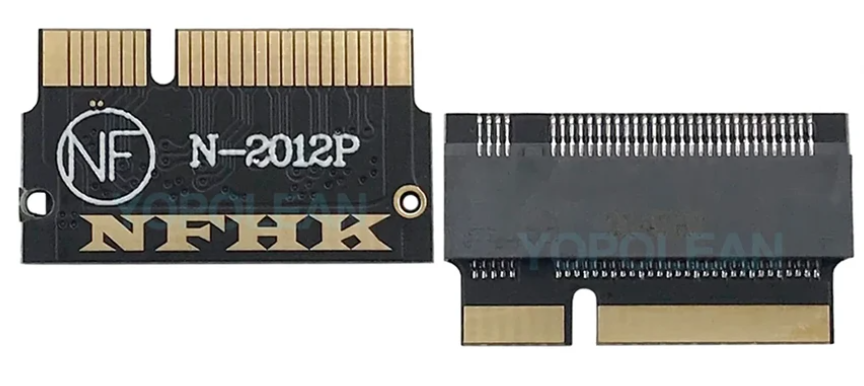

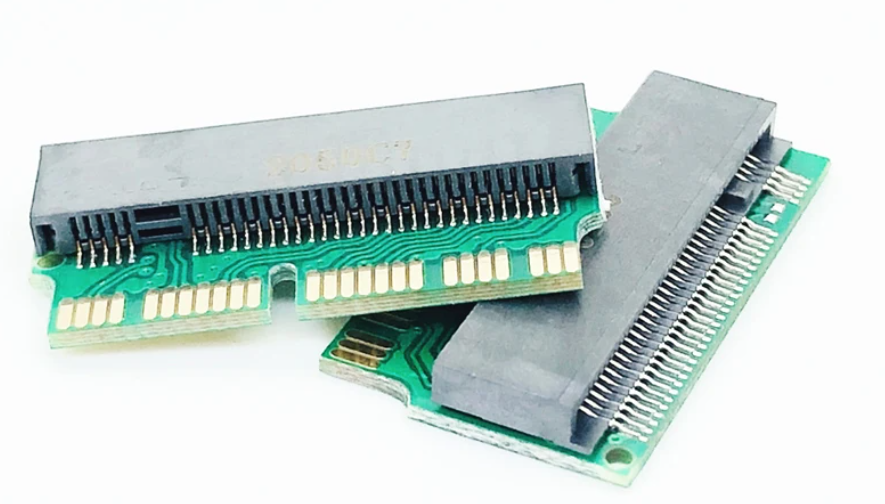

Переходники могут быть в коротком и полном исполнении — разницы нет.
MacBook Air 11″ (модель A1465) и MacBook Air 13″ (модель A1466) использовали диски типа 2В, короче по длине, но используют такой же разъем, что и 2А в «прошке». Максимальный объем также 768 ГБ.

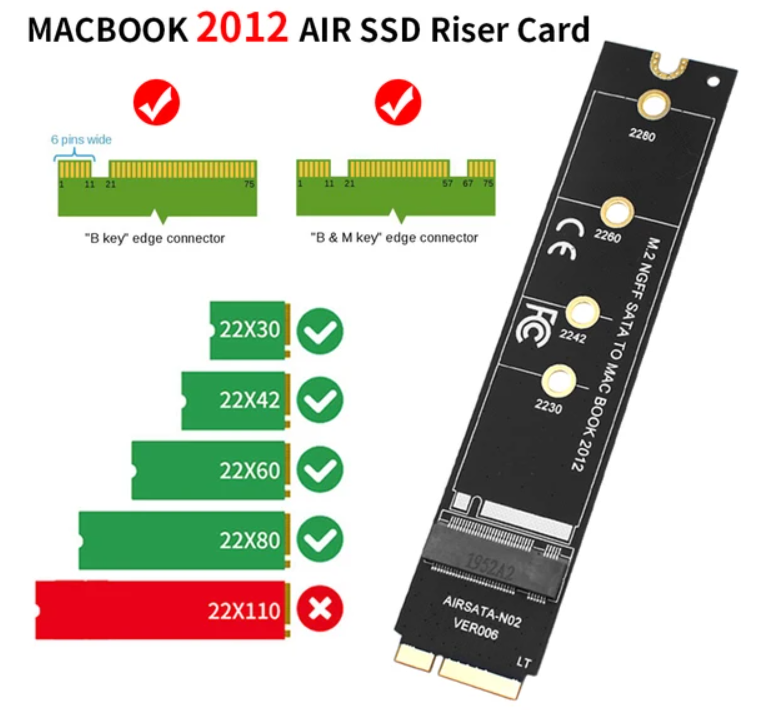

Требуется переходник типа M2 SSD Adapter For MacBook Air M.2 NGFF Key-M/B SATA 3.0 Converter Riser Card 6Gbps For MacBook 2012 SSD A1465 A1466
Диски третьего поколения пересели на шину PCIe. Изначально в 2013-2014 г.г. использовалась PCIe 2.0×2, однако материнские платы поддерживали подключение PCIe 2.0×4 для более поздних и производительных дисков до 512 ГБ.
Разъем используется 12+16 контактов. MacBook Pro также поддерживает протокол NVMe и, как и Mac Pro, требует macOS 10.13 или более позднюю версию.
В начале 2015 года представлено следующее поколение дисков, но с тем же разъемом, что и прежде. Отличались они наличием шины PCIe 3.0×4, за исключением накопителя в MacBook Air 11″, в котором все также поставлялась PCIe 2.0×2. Объем дисков до 1 ТБ.
Все устройства можно подключить через универсальный переходник, совместимый с моделями 2013-2017 гг. Обычно список поддерживаемых моделей выглядит так, но надо уточнять для каждого конкретного изделия:

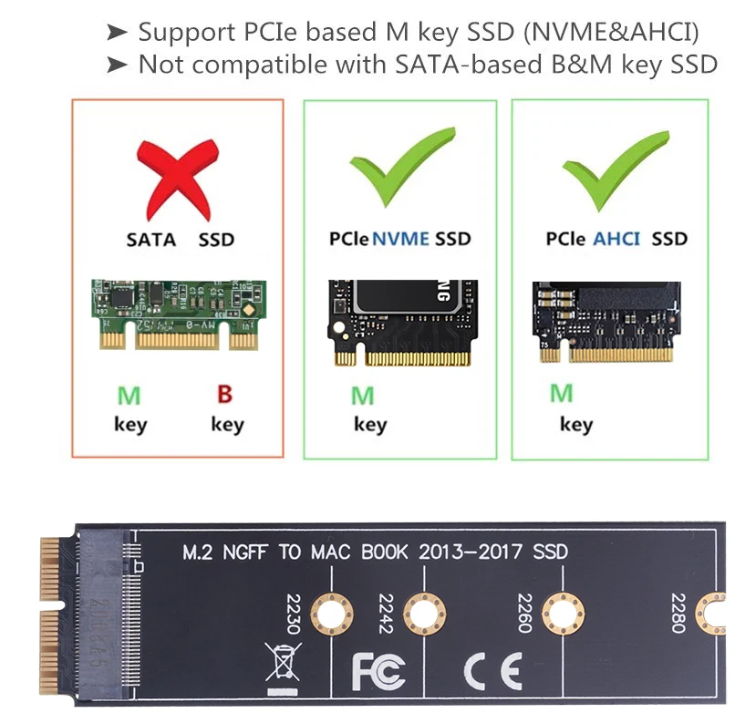

Универсальные переходники обычно поддерживают шину PCIe x4 в режиме AHCI, но не всегда поддерживается протокол NVMe — обязательно уточняйте. Для этого поколения требуется наличие ключа типа М или B+M.

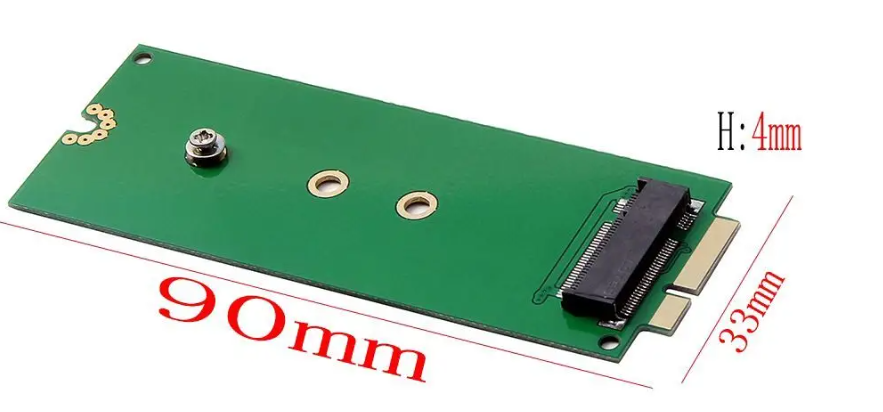

Переходники могут быть в маленьком исполнении и поддерживать только M.2 накопители размера 2280 (22*80 mm) или полноразмерные, которые поддерживают все размеры. Рекомендую пользовать полноразмерными:
Важно помнить, что для поддержки NVMe необходимо установить macOS 10.13 High Sierra или более позднюю.

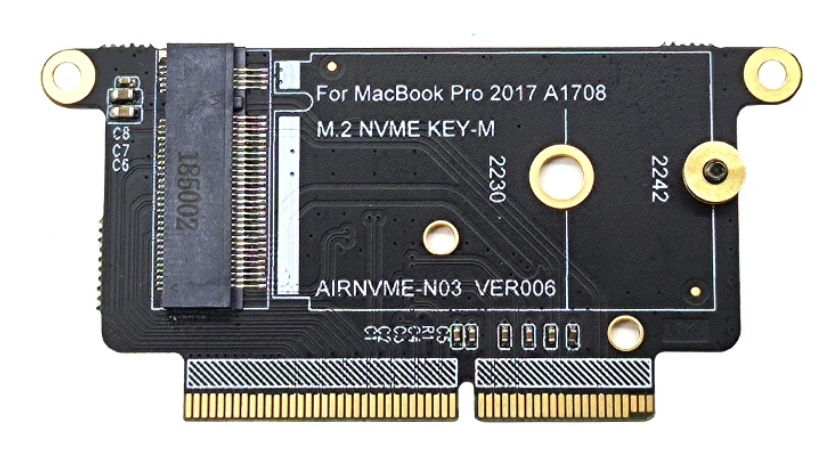

В 2016 году было представлено 5 поколение накопителей, имеющих другой форм-фактор и разъем. 13″ MacBook Pro A1708 без Touch Bar был выпущен с шиной PCIe 3.0×4 и разъемом 22 + 34 контакта. Диски сами по себе меньшего размера. Все накопители переведены на протокол NVMe. Максимальный объем дисков — 1 ТБ.

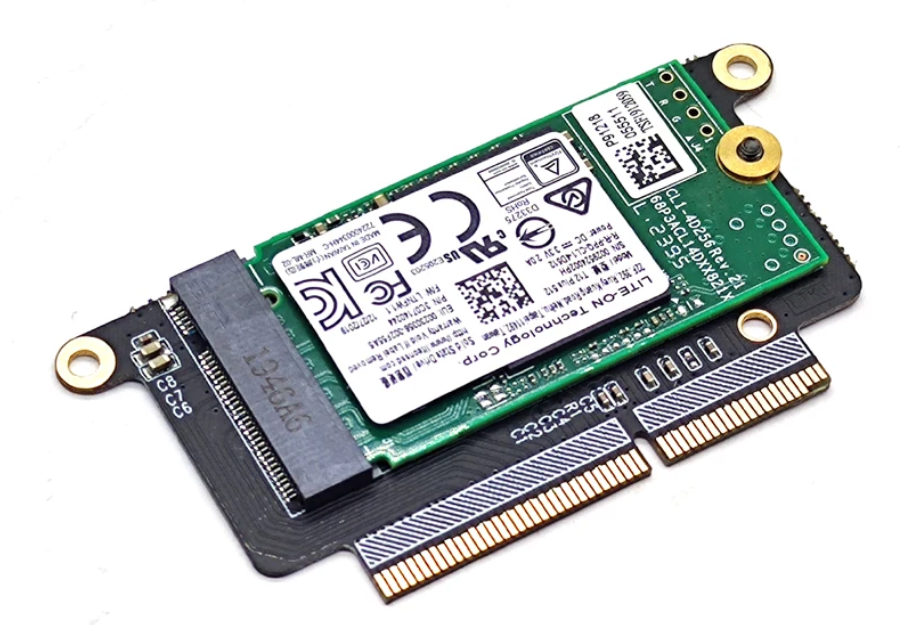

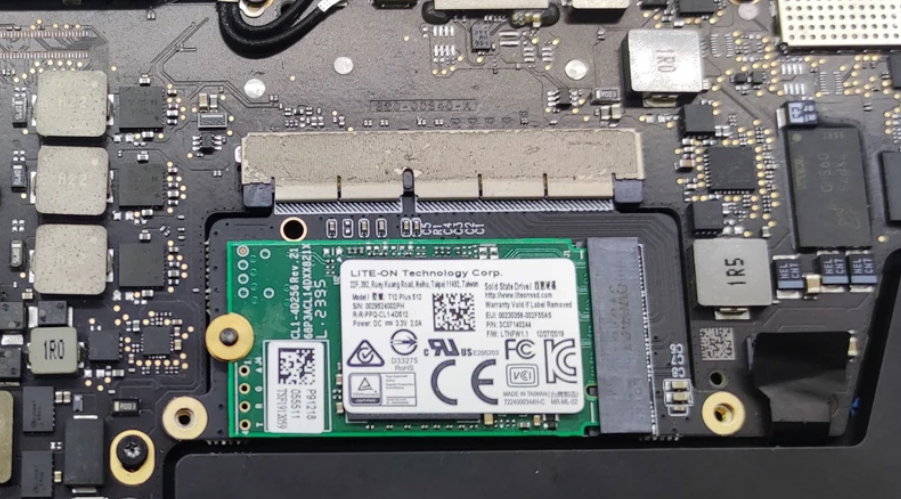

Для подключения сторонни дисков используется переходник именно для этой модели.
В остальных моделях Pro этого поколения накопители были распаяны прямо на плате.

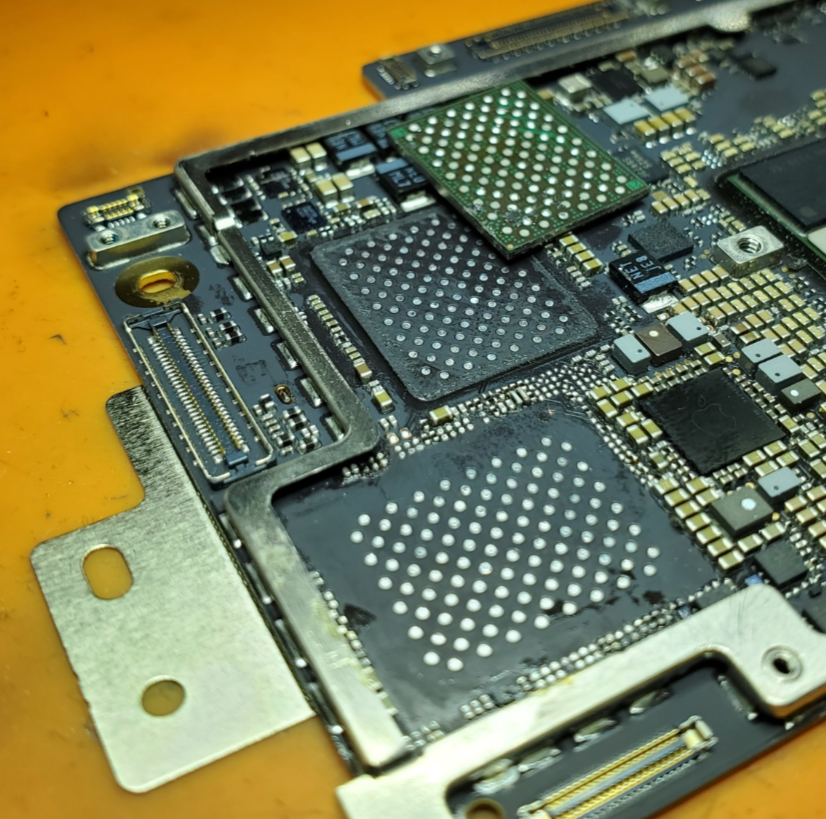

Начиная с 2020 г. Apple стала напаивать чипы флэш-памяти NAND на материнскую плату, что сделало самостоятельный апгрейд накопителя пользователями невозможным. Тем не мнее, в условиях сервис-центра чипы можно перепаять, тем самым увеличив объем памяти.
В M1 использовалось 2 чипа сразу, оба необходимо было менять, соблюдая порядок и маркировку. В М2 используется один чип и имеется еще одно посадочное место под распайку второго чипа.
Поддерживаются чипы до 2 ТБ. Вот список чипов, которые используются в М1:
MacBook Pro / Air M1 (A2337 / A2338) NAND конфигурации
256 GB общая емкость (Toshiba)
| UN000 | KICM232 (128GB) |
| UN100 | KICM225 (128GB) |
256 GB общая емкость (Hynix)
| UN000 | H23B1T82D7AEQ(128GB) |
| UN100 | H23B1T82D7AEQ(128GB |
512 GB общая емкость (Toshiba)
| UN000 | KICM233 (256GB) |
| UN100 | KICM227 (256GB) |
512 GB общая емкость (Hynix)
| UN000 | H23B2588H7AEQ-BC (256GB) |
| UN100 | H23B2T83G7AEQ-BC (256GB) |
1 TB общая емкость (Toshiba)
| UN000 | KICM229 (512GB) |
| UN100 | KICM229 (512GB) |
1 TB общая емкость (SanDisk)
| UN000 | SDREGJHIH (512GB) |
| UN100 | SDREGJHIH (512GB) |
2 TB total capacity (Toshiba)
| UN000 | KICM223R (1TB) |
| UN100 | KICM223R (1TB) |
2 TB total capacity (Hynix)
| UN000 | H23B8T85K7AFJ-BC(1TB) |
| UN100 | H23B8T85K7AFJ-BC(1TB) |
Для MacBooks Air M2 (A2681) доступны следующие замены:
256 GB total capacity (Toshiba)
| UN000 | KICM5224 (256GB) |
Также надо помнить, что если речь идет о восстановлении данных, то данные в чипах шифруются. Apple интегрировала шифрование непосредственно в железо. Чип T2 действует как защищенное хранилище, связывая NAND-память SSD с материнской платой, на которой чипы были установлены. Это означает, что даже если вы успешно извлечете чипы NAND и пересадите их на другую плату, данные останутся зашифрованными и нечитаемыми без оригинального чипа T2, сгенерировавшего ключи шифрования.
И также следует знать, что пересадка новых чипов для увеличения памяти недостаточно просто установить чипы большего объема. Их необходимо запрограммировать, прошить, если они не были прошиты на заводе. Прошивку можно выполнить в режиме DFU, подключив к рабочему макбуку через кабель USB-C. Можно воспользоваться статьей на сайте Apple.
Вам потребуется 2 отвертки: T5 Torx и P5 Pentalobe.
При помощи P5 Pentalobe необходимо открутить винты крышки, при помощи T5 Torx — винт крепления SSD или переходника. Все работы надо осуществлять при отключенном питании.
После установки диска можно установить чистую macOS или восстановить из бэкапа. Но перед началом установки необходимо войти в режим восстановления и в режиме терминала выполнить команду:
sudo trimforce enable
Эта команда включает TRIM для SSD дисков.
