В этой статье мы озадачились апгрейдом Wi-Fi и Bluetooth в ноутбуке. Казалось бы, процедура не сложная, но в ней есть свои подводные камни.
Для увеличения скорости Wi-Fi нам нужен более быстрый роутер и соответствующий ему Wi-Fi адаптер. Предположим, что мы уже приобрели новый роутер стандарта Wi-Fi 6 (уже существует Wi-Fi 7, но предыдущий стандарт закрывает все потребности). Теперь необходимо подобрать подходящий к нему Wi-Fi модуль, который будет раскрывать все возможности стандарта Wi-Fi 6.
Да, модули Wi-Fi обратно совместимы с предыдущими стандартами и могут работать на скорости меньшего из двух устройств, но при этом теряется смысл замены роутера. Поэтому для апгрейда необходимо купить адаптер поддерживающий тот же стандарт, что и роутер.
Стандарт Wi-Fi 6
Стандарт Wi-Fi 6, он же 802.11ax, имеет ряд существенных улучшений перед предшественником 802.11ac: он применим к частотам от 1 до 5 ГГц, а поэтому приносит улучшения как в диапазоне 2.4 ГГц, так и 5 ГГц. Новый стандарт позволяет работать с шириной каналов 20/40/80 и 160 МГц (Wi-Fi поддерживает только 20/40/80 МГц), то есть полоса пропускания значительно расширилась, а плотность каналов за счет применения иной модуляции.
В Wi-Fi 6 максимальная теоретическая скорость передачи данных составляет 600 Мбит/с на 1 поток при полосе 80 МГц и 9607 Мбит/с при 8 потоках и полосе 160 МГц против 433 Мбит/с (80 МГц, 1 поток) и 6933 Мбит/с (160 МГц, 8 потоков) в стандарте Wi-Fi 5.
Также есть улучшения в сфере многопользовательского приема и передачи (MU-MIMO). С MIMO нисходящей линии связи устройство может передавать данные одновременно на несколько приёмников, а с MIMO восходящей линии связи устройство может одновременно принимать от нескольких передатчиков. MU добавляет многопользовательский режим.
Интерфейсы для Wi-Fi адаптеров
Wi-Fi модуль может быть исполнен в виде адаптера для шины PCIe или же USB адаптера. Понятно, что USB — это внешнее устройство, и с ним обращаться не так удобно, поэтому мы предпочтем PCIe плату. USB имеет смысл только тогда, когда доступных PCIe слотов нет.

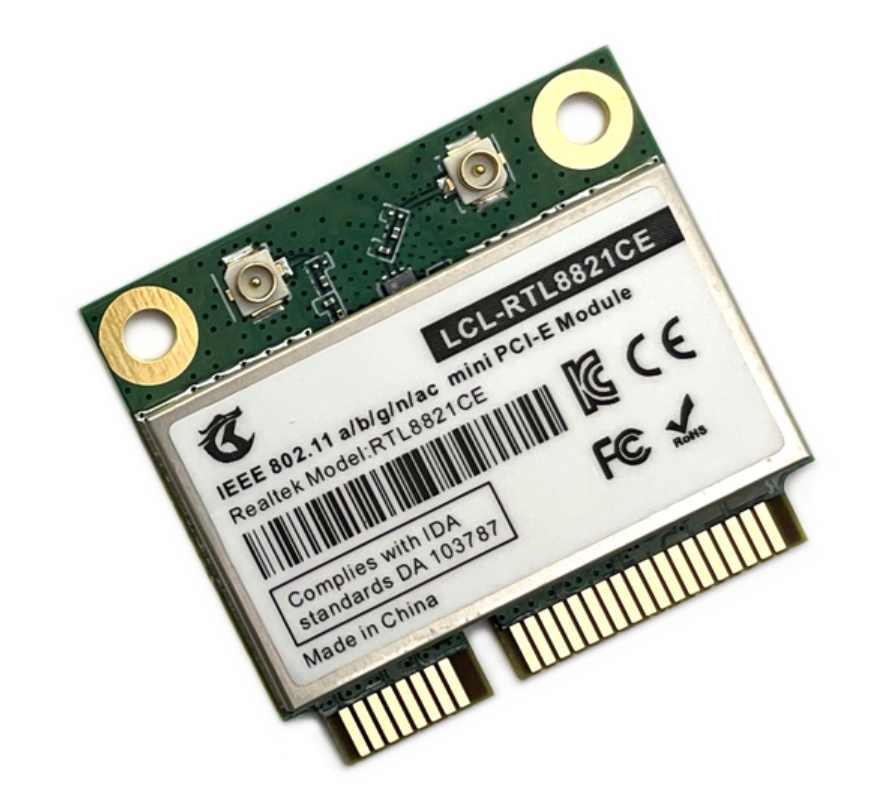

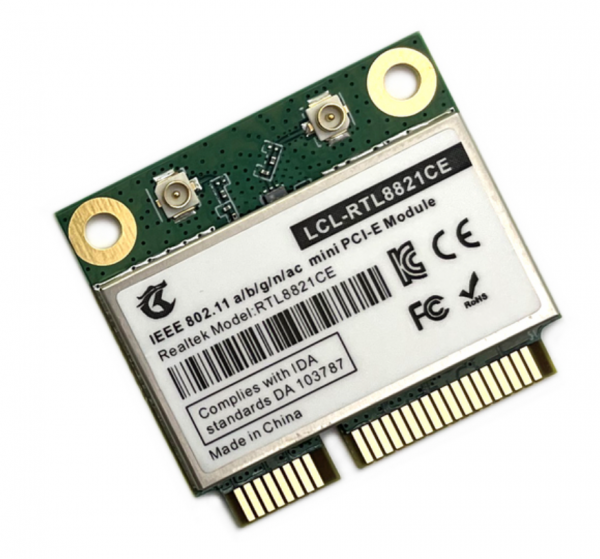

Контроллеры Wi-Fi PCIe могут исполняться в виде платы PCIe mini card или же для слота M.2 (он же NGFF). В современных ноутбуках примерно с 2018 года ставятся платы M.2, так как они занимают меньше места. Ниже на фото классически PCIe mini адаптер стандарта 802.11ac.

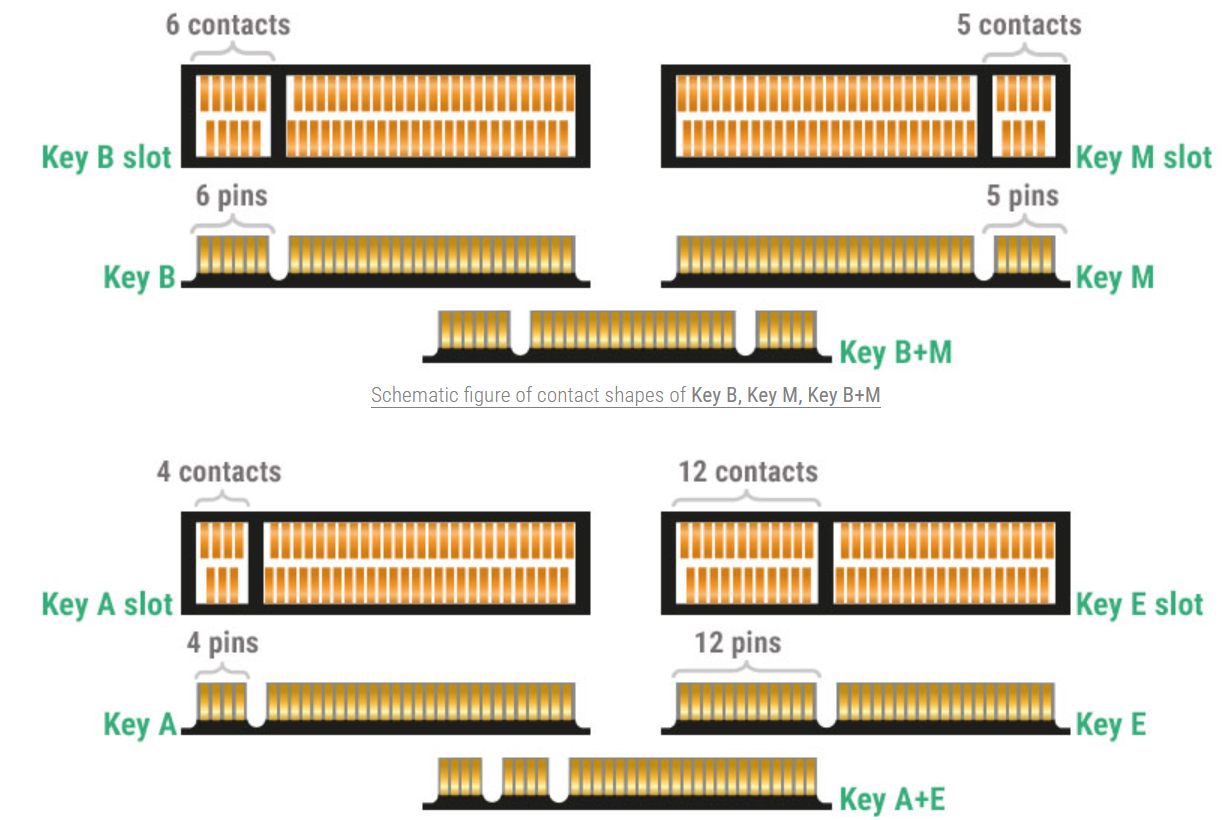

M.2 — это разъем, который имел несколько вариаций, который отличаются расположениям ключей (прорезей) в слоте: А, E, B, M и совмещенные. Расположение ключа влияет на подключение к шине PCI-E, поэтому устройства между собой не совместимы.

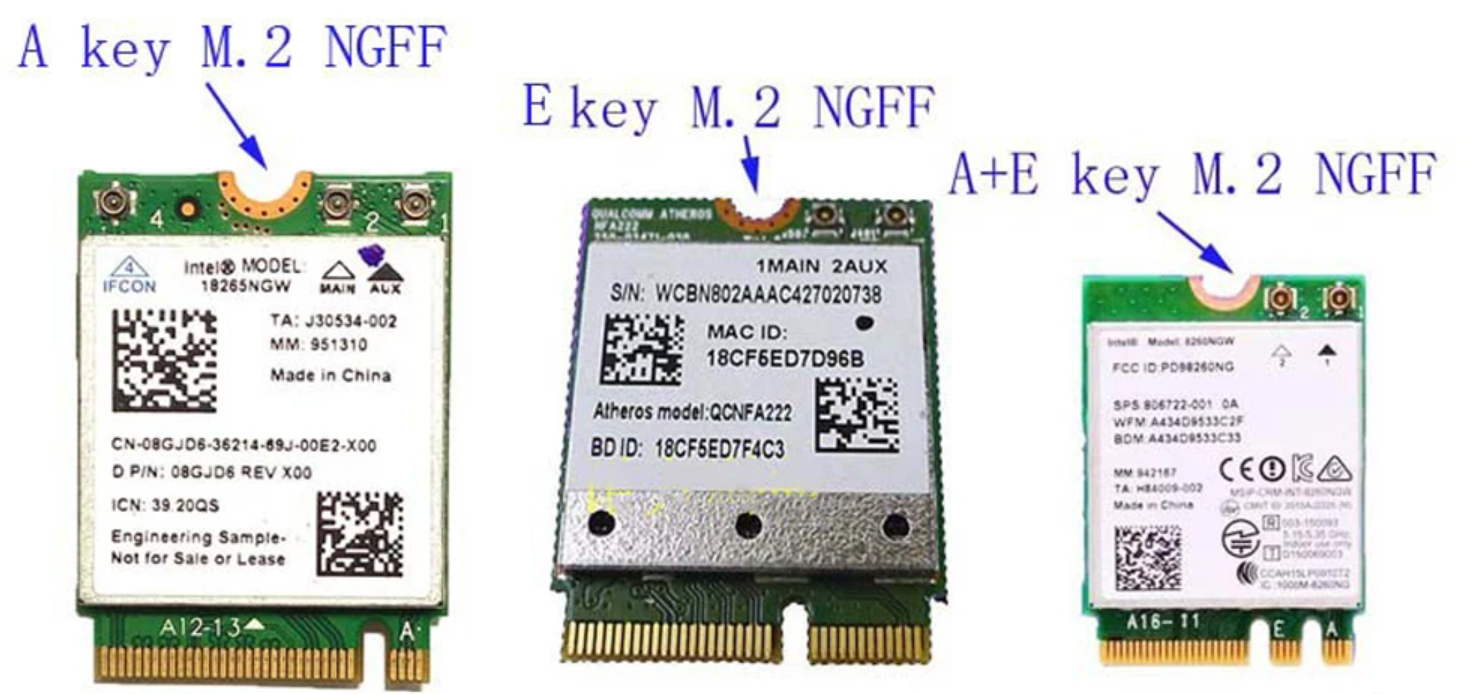

Обычно Wi-Fi исполняются с ключами А или Е, но бывают и исключения. Необходимо проверить у вас на материнской плате с каким ключом распаян слот.
Существуют конверторы из PCIe mini в NGFF, но при их использовании необходимо проверить, что ваша плата влезет по высоте и ее можно будет корректно прикрутить винтом к плате.

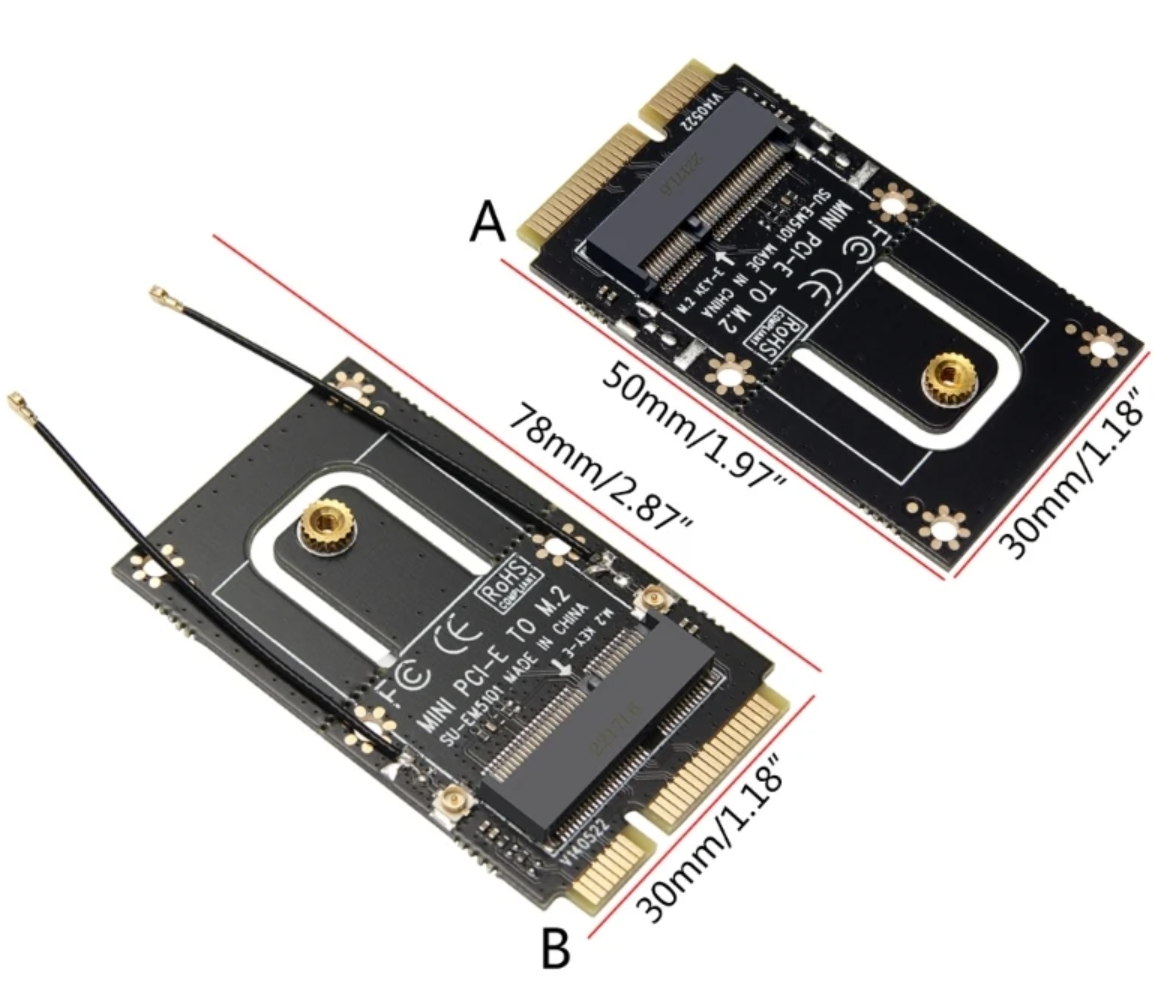

На фото ниже конвертор из mini PCI-E в NGFF с ключом Е.
Но и это еще не все. Intel для своих чипсетов и процессоров придумал интерфейс CNVi. Этот интерфейс интегрирован в микросхему чипсета и поэтому позволяет подключать к чипсету только поддерживаемые адаптеры.
Хуже то, что CNVi имеет 2 невозместимые версии в разных чипсетах, поэтому не любой CNVi адаптер заработает с любым чипсетом.
На данный момент следующие адаптеры поддерживают CNVi:
- Intel® Wi-Fi 6E AX411
- Intel® Wi-Fi 6E AX211
- Intel® Wi-Fi 6 AX203
- Intel® Wi-Fi 6 AX201
- Intel® Wi-Fi 6 AX101
- Intel® Wireless-AC 9560
- Intel® Wireless-AC 9462
- Intel® Wireless-AC 9461
Таблица ниже описывает поддержку версий чипсетами:
| Intel чипсет | Поддерживаемый тип интерфейса CNVi |
| Intel 300 series | M.2: CNVio |
| Intel 400 series | M.2: CNVio and CNVio2 (поддерживаются только модели Intel AX101, AX201, AX203). |
| Intel 500 series | |
| Intel 600 series | M.2: CNVio and CNVio2 |
Это значит, что AX211 и AX411 поддерживаются только чипсетами серии 600! А вот модели AX200 и AX210 вообще не заработают на этих платформах, они предназначены для более старых чипсетов и процессоров 10 поколения. Беспроводные адаптеры 9560 и 946х заведутся только на чипсетах 300-й серии.
Выбор скорости и режима
После того, как вы определились с разъемом, необходимо подобрать адаптер нужного стандарта и пропускной способности. Дело в том, что даже внутри стандартов 802.11ac и ax скорости разных устройств могу различаться.
Для начала посмотрим сравнение адаптеров Intel стандарта 802.11ac. Это устройства семейств 9000, 8200 и 7200. Они отличаются скоростью и поддержкой CNVio.
| Intel® Wireless-AC 9462 | Intel® Wireless-AC 9461 | Intel® Wireless-AC 9260 | Intel® Wireless-AC 9560 | Intel® Dual Band Wireless-AC 8260 | Intel® Dual Band Wireless-AC 8265 | Intel® Dual Band Wireless-AC 7260 | Intel® Dual Band Wireless-AC 7265 | |
| Семейство | Intel® Wireless 9000 Series | Intel® Wireless 9000 Series | Intel® Wireless 9000 Series | Intel® Wireless 9000 Series | Intel® Wireless 8000 Series | Intel® Wireless 8000 Series | Intel® Wireless 7200 Series | Intel® Wireless 7200 Series |
| Дата запуска | Q4’17 | Q4’17 | Q3’17 | Q4’17 | Q3’15 | Q1’16 | Q2’13 | Q3’14 |
| Антенна | 1×1 | 1×1 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 |
| TX/RX потоки | 1×1 (Diversity) | 1×1 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 |
| Полосы | 2.4 | 5 GHz | 2.4 | 5 GHz | 2.4 | 5 GHz (160 MHz) | 2.4 | 5 GHz (160 MHz) | 2.4 | 5 GHz | 2.4 | 5 GHz | 2.4 GHz | 5 GHz | 2.4 | 5 GHz |
| Макс. скорость | 433 Mbps | 433 Mbps | 1.73 Gbps | 1.73 Gbps | 867 Mbps | 867 Mbps | 300/867 Mbps | 867 Mbps |
| Wi-Fi стандарт | Wi-Fi 5 (802.11ac) | Wi-Fi 5 (802.11ac) | Wi-Fi 5 (802.11ac) | Wi-Fi 5 (802.11ac) | Wi-Fi 5 (802.11ac) | Wi-Fi 5 (802.11ac) | 802.11ac | Wi-Fi 5 (802.11ac) |
| Версия Bluetooth | 5.1 | 5.1 | 5.1 | 5.1 | 4.2 | 4.2 | 4.0 | 4.2 |
| Форм-фактор платы | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | HMC and M.2 2230 | M.2 2230 | M.2 1216 |
| Системный интерфейс | M.2: CNVio | M.2: CNVio | Wi-Fi (PCIe) | BT (USB) | M.2: CNVio | Wi-Fi (PCIe) | BT(USB) | Wi-Fi (PCIe) | BT(USB) | PCIe | USB | Wi-Fi (PCIe) | BT(USB) |
| MU-MIMO | Yes | Yes | Yes | Yes | No | Yes | No | No |
| Поддержка Intel vPro | No | No | Yes | Yes | Yes | Yes | Yes | Yes |
Мы видим, что все адаптеры поддерживают Bluetooth разных версий и исполнены в форм-факторе М.2. Лучшим выбором среди не-CNVio контроллеров является АС 9260, а среди поддерживающих CNVio — 9560. 8260/8265/7265 являются более дешёвым компромиссным вариантом для экономии в старых системах.
Теперь сравним модели стандарта AX:
| Intel® Wi-Fi 6 AX201 (Gig+) | Intel® Wi-Fi 6 AX200 (Gig+) | Intel® Wi-Fi 6 AX101 | Intel® Wi-Fi 6E AX210 (Gig+) | Intel® Wi-Fi 6E AX211 (Gig+) | Intel® Wi-Fi 6E AX411 (Gig+) | Intel® Wi-Fi 6 AX203 | |
| Семейство | Intel® Wi-Fi 6 Series | Intel® Wi-Fi 6 Series | Intel® Wi-Fi 6 Series | Intel® Wi-Fi 6E (Gig+) Series | Intel® Wi-Fi 6E (Gig+) Series | Intel® Wi-Fi 6E (Gig+) Series | Intel® Wi-Fi 6 Series |
| Дата запуска | Q2’19 | Q2’19 | Q3’22 | Q4’20 | Q3’21 | Q4’21 | Q3’22 |
| Антенна | 2×2 | 2×2 | 1×1 | 2×2 | 2×2 | 2×2 | 2×2 |
| TX/RX потоки | 2×2 | 2×2 | 1×1 | 2×2 | 2×2 | 2×2 (Intel® Double Connect Technology) | 2×2 |
| Диапазоны | 2.4 | 5 GHz (160MHz) | 2.4 | 5 GHz (160MHz) | 2.4 | 5 GHz (80MHz) | 2.4 | 5 | 6 GHz (160MHz) | 2.4 | 5 | 6 GHz (160MHz) | 2.4 | 5 | 6 GHz (160MHz) | 2.4 | 5 GHz (80MHz) |
| Макс. скорость | 2.4 Gbps | 2.4 Gbps | 600 Mbps | 2.4 Gbps | 2.4 Gbps | ~3.0 Gbps | 1.2 Gbps |
| Стандарт | Wi-Fi 6 (802.11ax) | Wi-Fi 6 (802.11ax) | Wi-Fi 6 (802.11ax) | Wi-Fi 6E (802.11ax) | Wi-Fi 6E (802.11ax) | Wi-Fi 6E (802.11ax) | Wi-Fi 6 (802.11ax) |
| Bluetooth версия | 5.2 | 5.2 | 5.2 | 5.3 | 5.3 | 5.3 | 5.2 |
| Форм-фактор | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1216 | M.2 2230 | M.2 1625 | M.2 2230 | M.2 1216 |
| Размер корпуса | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm | 22mm x 30mm x 2.4mm | 16mm x 25mm x 2.0mm | 22mm x 30mm x 2.4mm | 12mm x 16mm x 1.65mm |
| Системный интерфейс | M.2: CNVio2 | Wi-Fi (PCIe) | BT(USB) | M.2: CNVio2 | Wi-Fi (PCIe) | BT(USB) | M.2: CNVio2 | M.2: CNVio2 | M.2: CNVio2 |
| Поддержка Intel vPro | Yes | Yes | No | Yes | Yes | Yes | No |
Мы видим, что AX200 и AX210 — единственный модели без CNVio2. Их можно использовать и в системах с процессорами AMD. Идеальный вариант для апгрейда старых систем с интерфейсом M.2.
AX211 — оптимальное из топовых решений на данный момент для чипсетов с поддержкой CNVio2.

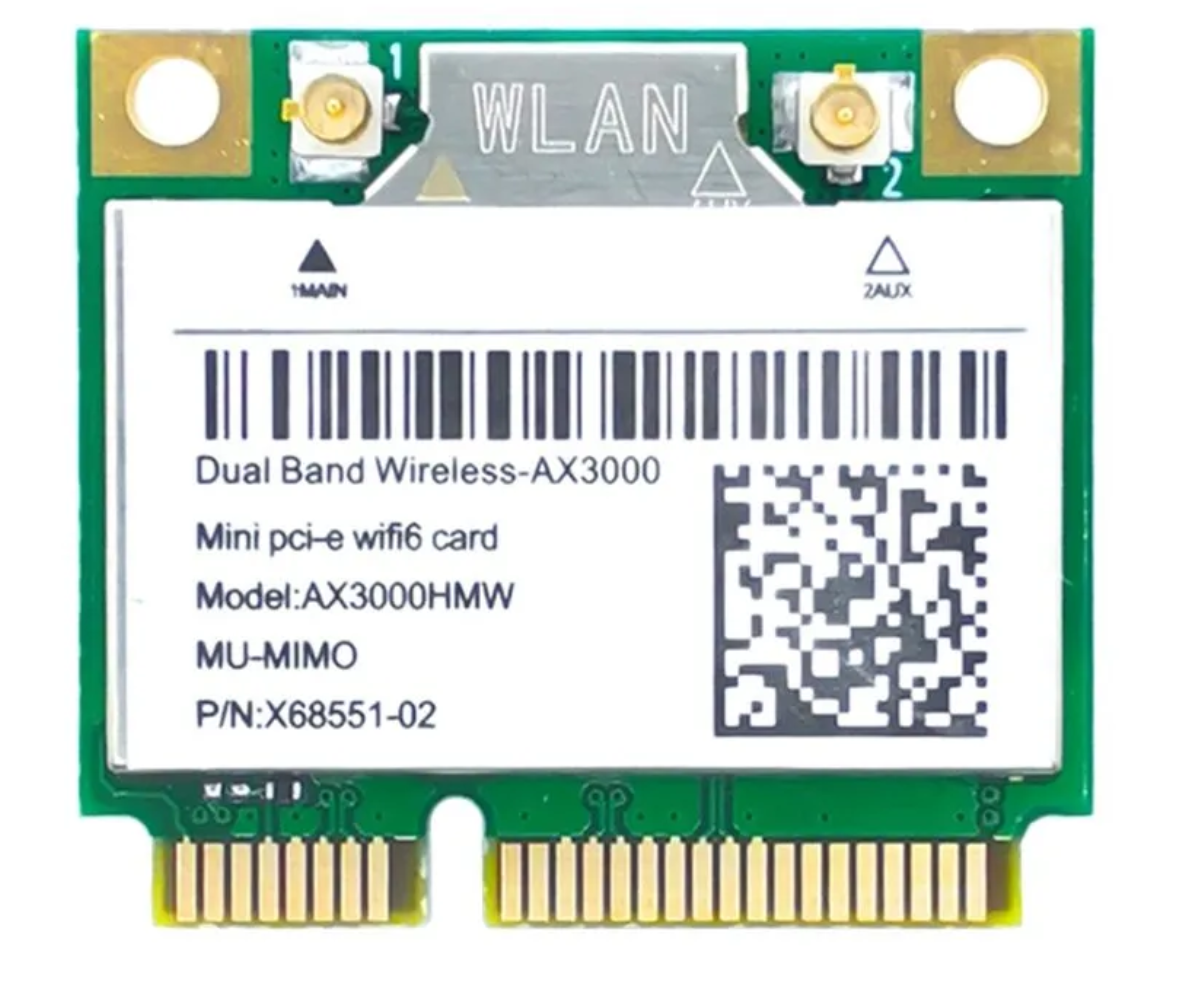

Если же интерфейса М.2 на борту нет, то китайцы производят новый адаптеры с пропускной способностью до 3000 Мбит/с для mini PCIe. Примером такого изделия служит AX3000HMW. В нем как и положено стандарту АХ, заявлена поддержка MU-MIMO.
Существуют и адаптеры других производителей. Например, к надежным относятся Qulacomm Atheros. Например, можно отметить модель Qualcomm QCNFA765 (M.2, AX, AC, 2400 Mbps, 2.4, 5, 6 GHz, Bluetooth 5.3). Но данная модель имеет проблемы с драйверами в Windows 11. Говорят, что в ней можно даже разблокировать диапазон 6 ГГц.
Также важно отметить, что в части моделей Lenovo и HP при установке сторонних адаптеров BIOS выдаст ошибку установки неавторизованных модулей. BIOS проверяет по парт-номеру детали, поэтому важно их соблюсти.
Например, для ряда моделей Lenovo Ideapad и Yoga подойдет адаптер н чипе MT7922 (2400Mbps 2.4G/5G/6G 802.11AX M.2 Bluetooth 5.2). Список совместимых моделей:
- Yoga 7 14ARB7 (82QF)
- Yoga 7 16ARP8 (83BS)
- Legion S7-16ARHA7 (82UG)
- Legion 5 PRO 16ARH7 (82RY)
- Thinkpad L14 G3 (21C50011US)
- Thinkpad L15 G3 (21C70014US)
- Thinkpad L15 G3 (21C70017US)
- Thinkpad E15 G4 (21ED)
- Thinkpad L14 G3 (21C50013US)
- Thinkpad L14 G3 21C5000YUS)
- Thinkpad L15 G4 (21H7)
- Thinkpad L15 G3 (21C70016US)
- Thinkpad L14 G3 (21C5)
- Thinkpad E14 G4 (21EB)
- Slim PRO 7 14ARP8 (83AX)
- Slim PRO 7 14ARP8 (83AX0000US)
Плата Atheros QCNFA344A (в Dell это DW1820) на чипе Realtek RTL8822BE совместима со следующими ноутбуками Lenovo: P51S, S5, T470, T570, X270, yogaE470, E470C, E475, E570, E570C, E575. Сетевая карта поддерживает FRU: 04W3763, 04W3764, 04W3834, 04W3835 и Lenovo B430, B490, B590.
Беспроводная сетевая карта AR5B22 на чипе AR9462 c Bluetooth 4.0 cовместима со следующими ноутбуками Lenovo: Flex 20 All-in-One (ideacentre), IdeaPad-S210, IdeaPad-S210t, IdeaPad-S215, IdeaPad-S215t, IdeaPad-U330t, IdeaPad-U330, IdeaPad-U430t, IdeaPad-U430, IdeaPad-U530t, IdeaPad- Y400, IdeaPad- Y410p, IdeaPad-Y430p, IdeaPad -Y500, IdeaPad-Y510p, IdeaPad-Y530p, Miix 2 11, Miix 2 11t.
Беспроводная сетевая карта Broadcom BCM943228HMBE430 — это двухчастотная сетевая карта, предназначенная специально для ноутбуков Lenovo моделей:
V480, V480S, V480C;
K29,K49, E49, Y510P;
U310, U410;
X140e, X131e;
S230u, S430, S431, S531;
E130, E135, E145, E330, E335; E430, E430C, E431, E435, E445, T430u, E530, E531, E535, E545;
B430, B490, B590.
Что касается карт на чипе Realtek, то по ним достаточно много отрицательных отзывов. В частности для RTL8852BE рекомендуют отключать диапазон 2,4 ГГц, а также агрессивность роуминга в настройках драйвера. Также помогает отключение «Виртуальный адаптер Microsoft Wi-Fi Direct».
